Patrúin Taispeána
Patrúin tástála lánscáileáin chun cruinneas datha, codarsnacht, géire, cumas HDR, agus aonfhoirmeacht an taispeántais a mheas.
Forbhreathnú
Soláthraíonn Patrúin Taispeána bailiúchán de phatrúin tástála caighdeánacha tionscail agus patrúin saincheaptha chun do scáileán a mheas. Líonann gach patrún an taispeáint go hiomlán ó imeall go himeall, ag cur an bharra stádais agus gach eilimint UI i bhfolach ionas go dtaispeántar an patrún gan cur isteach ar bith. Tá na patrúin deartha chun fadhbanna a nochtadh nach bhfuil le feiceáil le linn gnáthúsáide — claontaí datha, bandaí i ngraidentí, aonfhoirmeacht cúlsholais míchothrom, lochtanna picteilín, drochleibhéil dhubha, iarsma íomhá, agus fadhbanna mapála toin HDR.
Tá an uirlis úsáideach do:
- Cruinneas datha a dhearbhú tar éis taispeáint a chalabrú nó socruithe True Tone / Night Shift a choigeartú.
- Picteilíní marbha nó greamaithe a sheiceáil ag úsáid scáileáin datha soladacha.
- Leibhéil dhubha OLED agus sceitheadh cúlsholais ar phainéil LCD a mheas.
- Cumas HDR agus Raon Dinimiciúil Breisithe (EDR) a thástáil ar ghléasanna tacaithe.
- Géire agus taifeach an taispeántais a mheas le patrúin bunaithe ar mhinicíocht.
- Iarsma íomhá (dó isteach) nó déantáin lasctha PWM a bhrath.
Clár Ábhair
- Patrúin a Bhreathnú
- Catagóirí Patrún
- Patrún a Fheiceáil Lánscáileáin
- Bileog Eolais Patrúin
- Patrúin atá ar Fáil
- Nótaí agus Teorainneacha

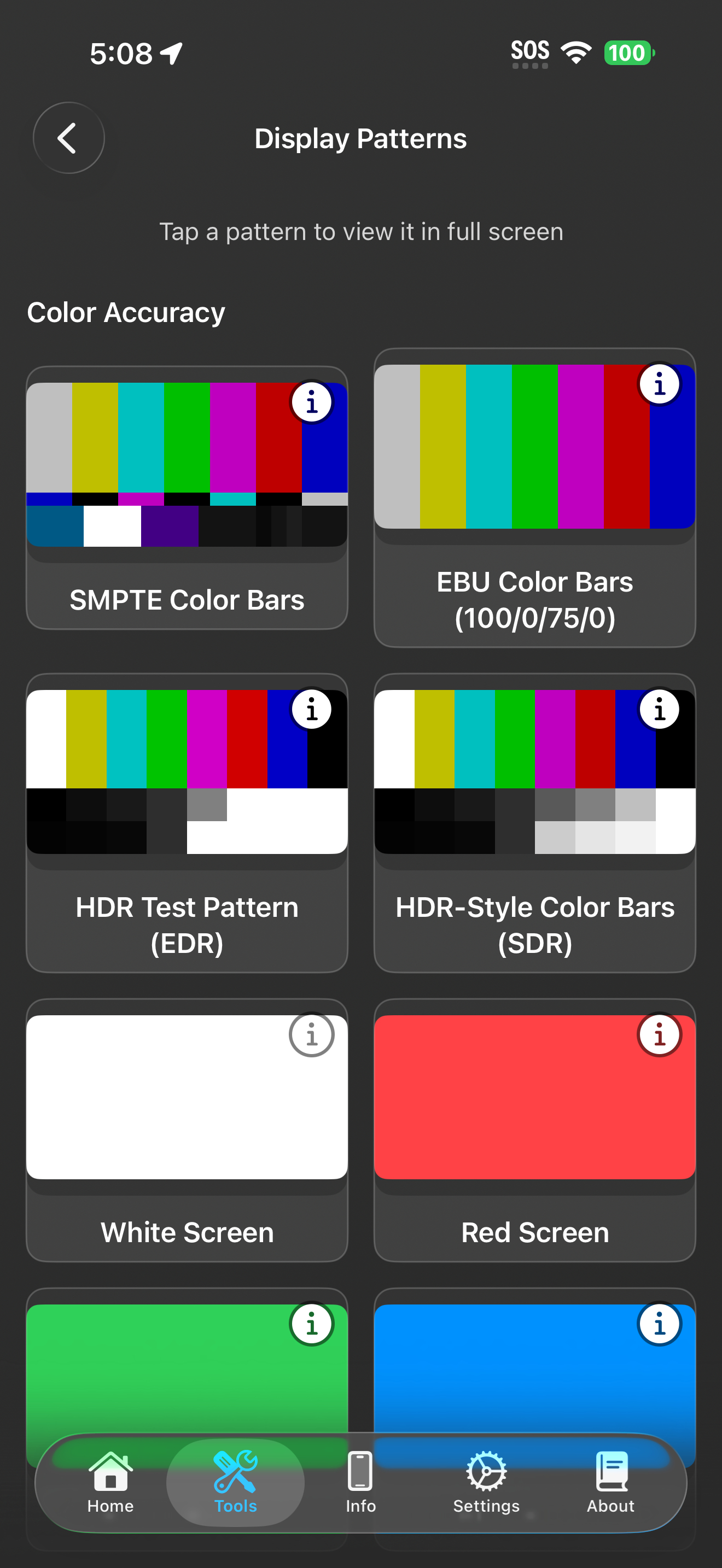

Patrúin a Bhreathnú
Cuirtear patrúin i láthair i ngreille in-scrollaithe eagraithe de réir catagóire. Tá lipéad ceanntáisc ag gach catagóir agus tá ceann amháin nó níos mó de chártaí patrún ann, socraithe i ngreille oiriúnaitheach dhá cholún.
Taispeánann gach cárta patrúin:
- Réamhamharc beo den phatrún, rindreáilte i scála beag ionas gur féidir leat a fheiceáil cén chuma atá ar an bpatrún sula n-osclaítear é.
- Teideal an phatrúin faoi bhun an réamhamhairc.
- Cnaipe eolais (ⓘ) i gcúinne uachtarach na réamhamhairc a osclaíonn bileog cur síos mionsonraithe.
Tapaigh áit ar bith ar an réamhamharc chun an patrún a oscailt lánscáileáin. Tapaigh an cnaipe eolais chun tuilleadh eolais a léamh faoin bpatrún gan é a oscailt.

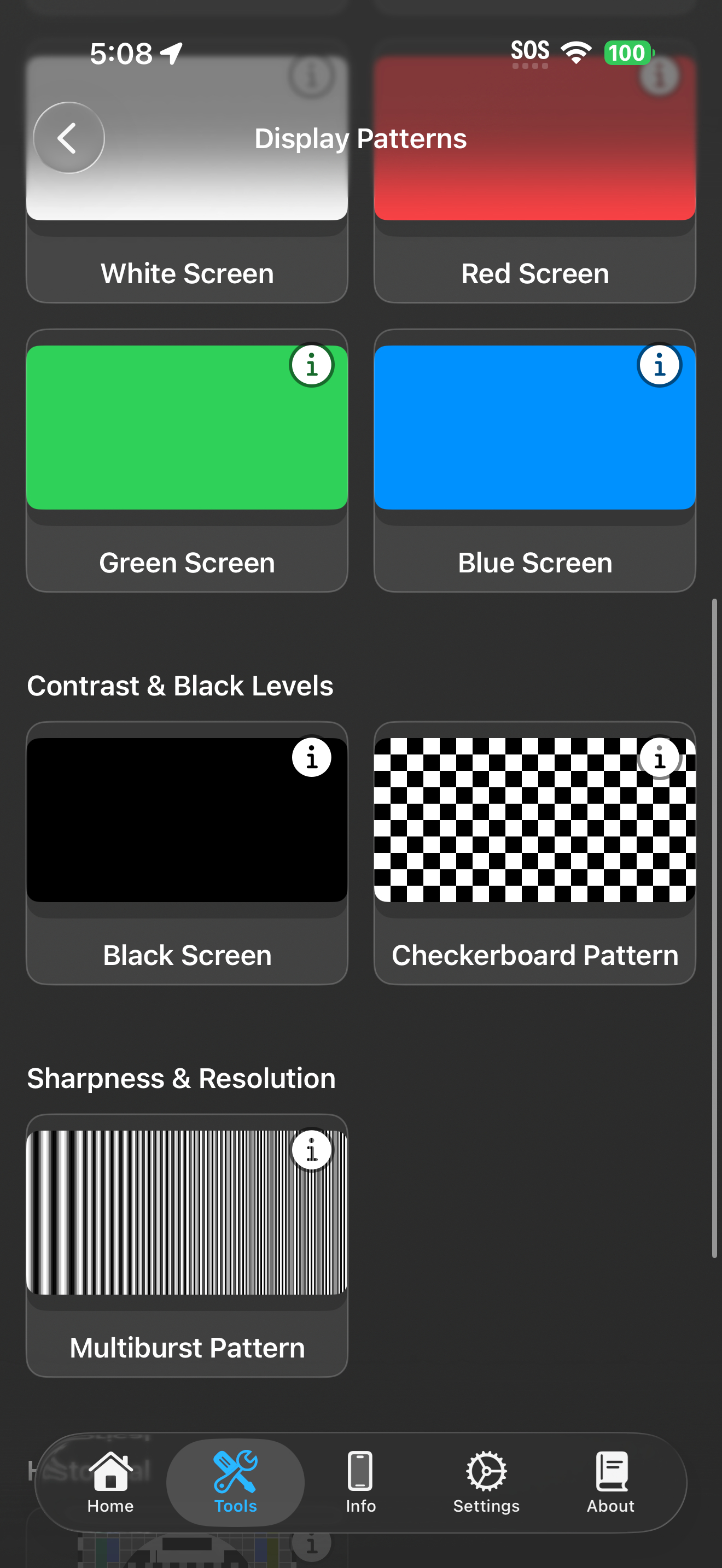

Catagóirí Patrún
Grúpáiltear patrúin i gceithre chatagóir bunaithe ar an ngné den taispeáint atá á thástáil acu:
| Catagóir | Cuspóir |
|---|---|
| Cruinneas Datha | Deimhnigh go ndéanann an taispeáint dathanna a atáirgeadh i gceart, le huath, sáithiúlacht, agus cothromaíocht bhán chuí. Cuimsíonn sé patrúin barraí datha caighdeánacha craolta (SMPTE, EBU), patrúin tástála HDR, agus dathanna príomhúla soladacha. |
| Codarsnacht & Leibhéil Dhuibhe | Mheas cumas an taispeántais dubhanna domhain a tháirgeadh agus scáileanna gar-dubh a idirdhealú. Tábhachtach do sheiceálacha dó isteach OLED agus measúnú ar sceitheadh cúlsholais LCD. |
| Géire & Taifeach | Tástáil cumas an taispeántais sonraí mín agus patrúin ardmhinicíochta a rindreáil gan ailiasú nó doiléire. |
| Stairiúil | Cártaí tástála craolta clasaiceacha a úsáideadh go stairiúil chun teilifíseáin a chalabrú agus atá fós úsáideach mar phatrúin tagartha inniu. |
Patrún a Fheiceáil Lánscáileáin
Nuair a thapaíonn tú cárta patrúin, osclaítear an patrún mar fhorleagan lánscáileáin a chlúdaíonn an taispeáint ar fad, lena n-áirítear an barra stádais agus na limistéir shábháilte. Cinntíonn sé seo go líonann an patrún gach picteilín.
- Tá forleagan teidil le hainm an phatrúin le feiceáil ag an mbarr, agus leideanna "Tapaigh chun scor" ag an mbun. Imíonn an dá cheann go huathoibríoch tar éis 3 soicind.
- Tapaigh áit ar bith ar an scáileán chun an patrún a dhúnadh agus filleadh ar an ngreille.
Maidir leis an Patrún Tástála HDR, nuair a osclaítear an patrún:
- Socraítear gile an scáileáin go huasmhéid.
- Díchumasaítear uathghlasáil chun cosc a chur ar an scáileán dul i doiléir le linn measúnaithe.
- Cumasaítear cumascadh Raon Dinimiciúil Breisithe (EDR) ar an gciseal fuinneoige (iOS 16+).
Athshocraítear na socruithe seo go huathoibríoch nuair a fhágann tú an patrún.
Bileog Eolais Patrúin
Nuair a thapaíonn tú an cnaipe eolais (ⓘ) ar aon chárta patrúin, osclaítear bileog ag bun an scáileáin le:
- Réamhamharc níos mó den phatrún.
- Cur síos a mhíníonn cad atá á thástáil ag an bpatrún agus conas é a léirmhíniú.
- Cnaipe “Tuilleadh eolais ar Vicipéid” (más ar fáil) a osclaíonn an t-alt ábhartha ar Vicipéid i radharc gréasáin laistigh den aip.
Patrúin atá ar Fáil
Barraí Datha SMPTE
Is é Barraí Datha SMPTE an patrún tástála caighdeánach a shainigh an Society of Motion Picture and Television Engineers. Tá siad ina dtagairt datha réamhshocraithe do chraoltóireacht teilifíse i Meiriceá Thuaidh ó 1978 i leith.
Leagan amach:
Roinntear an patrún i dtrí chuid chothrománacha:
- An chuid uachtarach (67% den airde) — seacht mbarra ingearacha ag 75% déine, ó chlé go deas: Liath (75% bán), Buí, Cian, Glas, Maigeanta, Dearg, Gorm.
- An chuid lárnach (8% den airde) — sraith droim ar ais: Gorm, Dubh, Maigeanta, Dubh, Cian, Dubh, Liath. Cabhraíonn an chuid seo le céim agus ailíniú datha a dhearbhú.
- An chuid íochtarach (25% den airde) — cuimsíonn sí an comhartha PLUGE (Picture Line-Up Generation Equipment): paiste -I (gorm-cian), barra bán, paiste +Q (corcra), agus sraith paistí gar-dubh ag leibhéil lonrachta shonraithe go cúramach (thart ar 3.5%, 7.5%, agus 11.4% gile). Úsáidtear réigiún PLUGE chun an leibhéal dubh (rialú gile) a shocrú i gceart: ba chóir go mbeadh an paiste is dorcha beagnach dofheicthe ar an gcúlra, agus ba chóir go mbeadh an paiste is gile díreach feicthe.
Cathain le húsáid:
- Deimhniú go bhfuil gach barra datha den uath agus sáithiúlacht cheart — má tá claonadh datha ar aon bharra, b’fhéidir go bhfuil teocht datha nó mapáil gamait an taispeántais mícheart.
- Socrú an rialaithe gile (leibhéal dubh) ag úsáid na mbarr PLUGE sa chuid íochtarach.
- Seiceáil le haghaidh imeallú datha nó déantáin fochuimsithe chroma ag teorainneacha na mbarra.
Barraí Datha EBU
Is é Barraí Datha EBU (ar a dtugtar barraí 100/0/75/0 freisin) an patrún tástála caighdeánach a shainigh an European Broadcasting Union. Is ionann iad agus an leagan Eorpach de bharraí SMPTE agus is iad an tagairt réamhshocraithe do chórais chraolta PAL agus DVB.
Leagan amach:
Seacht mbarra ingearacha lán-airde ag 75% déine, ó chlé go deas: Bán, Buí, Cian, Glas, Maigeanta, Dearg, Gorm.
Murab ionann agus patrún SMPTE, úsáideann barraí EBU sraith amháin de bharraí ar airde aonfhoirmeach gan aon chuid PLUGE, rud a fhágann go bhfuil siad níos simplí le léamh ach dírithe go hiomlán ar chruinneas datha seachas calabrú leibhéal dubh.
Cathain le húsáid:
- Seiceáil thapa ar chruinneas datha — ba chóir go mbeadh gach barra le feiceáil mar dhath glan, íon gan claonadh nó dísháithiú.
- Comparáid a dhéanamh idir atáirgeadh datha do thaispeántais agus tagairt ar eolas (m.sh. monatóir calabraithe).
- Deimhniú go bhfuil na seacht ndath príomhúla agus tánaisteacha cothromaithe — má tá Buí le feiceáil glas nó Maigeanta le feiceáil bándearg, b’fhéidir go bhfuil pointe bán an taispeántais claonta.
Patrún Tástála HDR (EDR)
Úsáideann an Patrún Tástála HDR API Extended Dynamic Range (EDR) Apple chun luachanna gile a bhrú thar an ngnáth-raon SDR 0–100%. Ar thaispeántais tacaithe (iPhones OLED, taispeántais XDR), is féidir leis an bpatrún seo leibhéil lonrachta i bhfad níos gile ná bán SDR a tháirgeadh.
Leagan amach:
Roinntear an patrún i dtrí chuid chothrománacha:
- An chuid uachtarach (60% den airde) — barraí datha HDR rindreáilte i spás datha Display P3 le borradh EDR. Úsáideann an chéad bharra luach EDR de 1.5 (150% de bhán SDR) chun tástáil a dhéanamh ar atáirgeadh buaicghile. Is dathanna príomhúla agus tánaisteacha sáithithe 75% i Display P3 iad na barraí eile.
- An chuid lárnach (20% den airde) — ocht bpaiste leibhéal lonrachta ó dhubh glan (0%) trí ghar-dubh (5%), sonraí scátha (10%), liath lárnach (18%), leath-gile (50%), bán SDR (100%), agus dhá leibhéal borrtha EDR (150% agus 200%). Tástálann siad seo mapáil toin agus cumas an taispeántais difríochtaí beaga lonrachta a idirdhealú trasna an raoin dinimiciúil ar fad.
- An chuid íochtarach (20% den airde) — paistí buaicghile, ag tosú ó leibhéil gar-dubh (1%, 2%, 3%), trí liath tagartha (18%), bán SDR (100%), agus leibhéil EDR ag dul in airde (150%, 200%, 300%). Léiríonn an paiste 300% an luach EDR uasta agus tástálann sé cumas buaicghile iomlán an taispeántais.
Sonraítear gach dath ag úsáid UIColor(displayP3:) le haghaidh tacaíochta leathan gamait datha, agus cumraítear CALayer an amhairc le formáid picteilín RGBA16Float agus wantsExtendedDynamicRangeContent = true le haghaidh cumascadh EDR ceart.
Cathain le húsáid:
- Tástáil an bhfuil do ghléas comhoiriúnach le HDR / EDR — ar thaispeáint in ann HDR, ba chóir go mbeadh paistí EDR le feiceáil níos gile ná an paiste bán SDR 100%.
- Measúnú ar mhapáil toin — ba chóir go dtaispeánfadh na paistí céime lonrachta aistrithe réidh, idirdhealaithe. Má tá paistí in aice a chéile mar an gcéanna, b’fhéidir go bhfuil an taispeáint ag gearradh nó ag comhbhrú an raoin dinimiciúil.
- Seiceáil sonraí scátha gar-dubh — ba chóir go mbeadh na paistí 1%, 2%, agus 3% idirdhealaithe ó dhubh glan. Ar thaispeántais OLED, tástálann siad seo cumas an phainéil leibhéil lonrachta an-íseal a atáirgeadh gan iad a bhrú go dubh.
Nóta: Nuair a osclaítear an patrún seo, socraíonn Lirum gile go huasmhéid, díchumasaíonn sé uathghlasáil, agus cumasaíonn sé EDR. Athshocraítear na socruithe seo nuair a fhágann tú.
Barraí Datha Stíl HDR (SDR)
Leagan SDR de phatrún tástála HDR ITU-R BT.2111. Úsáideann an leagan seo dathanna caighdeánacha sRGB (gan EDR ná gamait datha leathan) ionas go n-oibríonn sé ar gach taispeáint, fiú mura bhfuil tacaíocht HDR ann. Tá sé úsáideach mar bhunlíne le comparáid a dhéanamh leis an bhfíorphatrún HDR.
Leagan amach:
Tá an struchtúr céanna trí chuid aige agus atá ag an bPatrún Tástála HDR:
- An chuid uachtarach (60% den airde) — ocht mbarra datha: 100% Bán, 75% Buí, Cian, Glas, Maigeanta, Dearg, Gorm, agus Dubh.
- An chuid lárnach (20% den airde) — ocht bpaiste liathscála ó 0% (dubh glan) trí 5%, 10%, 18% (liath lárnach), 35%, 50%, 75%, go 100% (bán iomlán).
- An chuid íochtarach (20% den airde) — paistí gar-dubh agus buaicghile: 1%, 2%, 3%, 18% (liath tagartha), 80%, 90%, 95%, agus 100% bán.
Cathain le húsáid:
- Measúnú ar mhapáil toin ar thaispeántais neamh-HDR — ba chóir go dtaispeánfadh na paistí liathscála céimeanna réidh, cothroma gan bandaí nó póstaeir le feiceáil.
- Seiceáil feidhmíocht gar-dubh — dearadh na paistí 1%, 2%, agus 3% sa chuid íochtarach chun dubh brúite a thástáil ar phainéil OLED agus LCD araon.
- Comparáid a dhéanamh leis an bhfíorphatrún HDR chun tuiscint a fháil ar an méid a chuireann EDR leis — féach ar an dá phatrún ceann i ndiaidh a chéile ar ghléas in ann HDR.
Dathanna Soladacha
Tá cúig phatrún datha soladacha lánscáileáin ar fáil: Scáileán Bán, Scáileán Dearg, Scáileán Glas, Scáileán Gorm, agus Scáileán Dubh (liostaithe sa chatagóir Codarsnacht & Leibhéil Dhuibhe).
Líonann gach ceann an taispeáint ar fad le dath aonfhoirmeach ag 100% déine.
Cathain le húsáid:
- Braite locht picteilín — is spota dorcha ar chúlra geal é picteilín marbh (Scáileán Bán, Dearg, Glas, nó Gorm). Is ponc daite ar an Scáileán Dubh é picteilín greamaithe.
- Aonfhoirmeacht cúlsholais — ar thaispeántais LCD, nochtann an Scáileán Bán dáileadh míchothrom cúlsholais (imeall níos gile, coirnéil níos dorcha, nó “scamallú”). Ba chóir go mbeadh gile foirfe aonfhoirmeach ar OLED.
- Claonadh datha — ba chóir go mbeadh an Scáileán Bán neodrach gan claonadh bándearg, buí, ná gorm. Má tá an bán te nó fuar, b’fhéidir go gcaithfear teocht datha an taispeántais a choigeartú.
- Leibhéal dubh OLED — ba chóir go mbeadh an Scáileán Dubh dubh glan gan lonradh nó ardú liath le feiceáil. Ar OLED, tástálann sé seo go bhfuil na picteilíní múchta go hiomlán.
- Glaineacht dath príomhúil — tástálann na scáileáin Dhearg, Ghlais, agus Ghorma gach cainéal datha ina n-aonar. Ba chóir go mbeadh siad glan, sáithithe gan truailliú ó chainéil eile.
Scáileán Dubh
Tá an Scáileán Dubh liostaithe faoin gcatagóir Codarsnacht & Leibhéil Dhuibhe. Líonann sé an taispeáint le dubh glan (#000000).
Cathain le húsáid:
- Measúnú ar sceitheadh cúlsholais — ar thaispeántais LCD, féach ar an bpatrún seo i seomra dorcha. Léiríonn aon solas ag sceitheadh ó na himill nó na coirnéil sceitheadh cúlsholais. Is minic a thaispeánann painéil IPS “lonradh IPS” sna coirnéil.
- Aonfhoirmeacht OLED — ar OLED, tástálann sé seo go bhfuil gach picteilín múchta i gceart. Léiríonn aon lonradh nó neamh-aonfhoirmeacht díghrádú painéil.
- Seiceáil iarsma íomhá / dó isteach — tar éis ábhar statach a thaispeáint ar feadh tréimhse fada, athraigh go dtí an scáileán dubh agus féach le haghaidh íomhánna taibhse de ghnéithe a bhí le feiceáil roimhe seo.
- Measúnú solais chomhthimpeallaigh — i gcoinníollacha solais éagsúla, cabhraíonn an patrún seo le measúnú a dhéanamh ar cé chomh maith is a choisceann bratuithe frithchaiteacha an taispeántais solas comhthimpeallach.
Patrún Clárchláir
Patrún clárchláir de chearnóga dubha agus bána malartacha (20 × 20 picteilín an ceann) a líonann an scáileán ar fad.
Cathain le húsáid:
- Am freagartha agus taibhseáil — scrollaigh nó bog an patrún. Ar thaispeántais le ham freagartha picteilín mall, cruthóidh na haistrithe codarsnachta idir na cearnóga dubha agus bána smál nó rianta taibhse le feiceáil.
- Inbhéartú picteilín agus traschaint — ar LCD, is féidir le patrún clárchláir déantáin inbhéartaithe picteilín a nochtadh (nuair a chuireann picteilíní in aice a chéile isteach ar a chéile), le feiceáil mar lonradh nó claonadh beag.
- Géire agus scálú — ba chóir go mbeadh imill gach cearnóg géar go foirfe. Má tá na himill bog nó má tá na cearnóga éagsúil i méid, b’fhéidir go bhfuil scálú nó idirmheánú neamh-inmhianaithe á chur i bhfeidhm ag an taispeáint.
- Tástáil iarsma íomhá — taispeáin an clárchláir ar feadh cúpla nóiméad, ansin athraigh go patrún liath aonfhoirmeach chun iarsmaí a sheiceáil.
- Braite lasctha PWM — ag leibhéil ísle gile, déanann an clárchláir ardchodarsnachta lasctha PWM níos so-fheicthe má úsáideann an taispeáint modhnú leithead cuisle le haghaidh dimming.
Patrún Multiburst
Is comhartha tástála caighdeánach taispeána agus físe é an Patrún Multiburst atá comhdhéanta de roinnt painéal in aice a chéile, gach ceann líonta le timthriallta ingearacha lonrachta sinusóideacha (bandaí geala agus dorcha malartacha). Méadaíonn an mhinicíocht spásúil ó chlé go deas trasna na sé phainéal.
Leagan amach:
Sé phainéal ar leithead comhionann taobh le taobh, le 3, 6, 9, 12, 15, agus 18 timthriall sinusóideach faoi seach. Athraíonn lonracht gach painéil go réidh ó bhán go dubh de réir feidhm cosine, ag cruthú grádán réidh idir buaicphointí agus gleannta seachas barraí le himill chrua.
Cathain le húsáid:
- Measúnú ar thaifeach agus géire — ar thaispeáint in ann, ba chóir go mbeadh na sé phainéal le feiceáil mar bhandaí geala agus dorcha ar leith. Má tá na painéil ardmhinicíochta (ar dheis) cosúil le liath aonfhoirmeach, níl cumas taifeach an taispeántais sách maith.
- Cáilíocht antialiasing agus rindreála — ba chóir go mbeadh na haistrithe sinusóideacha réidh, gan céimeanna nó géire. Léiríonn bandaí laistigh de thimthriallta aonair cainníochtú nó drochrindreáil grádáin.
- Codarsnacht ag ardmhinicíochtaí — déan comparáid idir an chodarsnacht a fheictear idir an painéal is faide ar chlé (minicíocht íseal) agus an ceann is faide ar dheis (minicíocht ard). Coinníonn taispeáint ardchaighdeáin codarsnacht fiú ag ardmhinicíochtaí. Léiríonn caillteanas suntasach codarsnachta ag minicíocht ard go bhfuil feidhm aistrithe modúlachta (MTF) an taispeántais ag titim.
- Braite déantán scálaithe — m á tá an taispeáint ag rith ag taifeach neamh-dhúchasach nó ag cur scálú i bhfeidhm, taispeánfaidh na painéil is ardmhinicíochta patrúin moiré nó déantáin ailiasaithe.
PM5544
Is cárta tástála teilifíse íocónach é an Philips PM5544 a dhear Philips i 1968. D’úsáid craoltóirí ar fud na hEorpa, na hAfraice, na hÁise, agus na hAigéine é chun teilifíseáin a chalabrú agus cáilíocht tarchurtha a dhearbhú. Taispeántar an patrún mar íomhá lánscáileáin den chárta tástála PM5544 bunaidh.
Leagan amach:
Tá ciorcal lárnach ag an PM5544 le greille forleagtha, barraí datha, dinganna liathscála, croiseanna ailínithe, agus eilimintí geoiméadracha socraithe i leagan amach caighdeánaithe. Dearadh an cárta ionas go dtástálann gach eilimint gné ar leith de fheidhmíocht an taispeántais:
- Tástálann an ciorcal lárnach an cóimheas gné — ba chóir go mbeadh sé le feiceáil mar chiorcal foirfe, ní mar éilips. Má tá sé síneadh, tá cóimheas gné an taispeántais mícheart.
- Tástálann na barraí datha sa lár atáirgeadh agus sáithiúlacht datha.
- Tástálann na dinganna liathscála cumas an taispeántais grádán réidh ó dhubh go bán a atáirgeadh.
- Tástálann na croiseanna agus línte greille líneacht gheoiméadrach — ba chóir go mbeadh siad díreach agus cothrom go foirfe.
- Tástálann na limistéir mhionsonraí in aice na n-imill taifeach agus ailíniú.
Cathain le húsáid:
- Mar thástáil chuimsitheach uile-i-amháin ar an taispeáint — clúdaíonn an PM5544 cóimheas gné, dath, liathscála, geoiméadracht, agus taifeach i bpátrún amháin.
- Le haghaidh cuimhneacháin agus tagartha — is é seo an cárta tástála céanna a chonaic na milliúin lucht féachana le linn tréimhsí múchta craolta ar fud an 20ú haois.
Nótaí agus Teorainneacha
- Cuireann an Patrún Tástála HDR (EDR) gile an scáileáin go huasmhéid go sealadach, díchumasaíonn sé uathghlasáil, agus cumasaíonn sé Raon Dinimiciúil Breisithe ar an gciseal fuinneoige. Athshocraítear na socruithe go léir go huathoibríoch nuair a dhúnann tú an patrún. Tá éifeachtaí EDR le feiceáil ach amháin ar ghléasanna le taispeántais in ann HDR (iPhones OLED, iPads XDR, Macs XDR).
- Ar ghléasanna gan tacaíocht HDR, beidh paistí EDR an Phatrúin Tástála HDR le feiceáil mar an gcéanna lena gcomhghleacaithe SDR toisc nach féidir leis an taispeáint dul thar 1.0 lonracht.
- Is féidir le roinnt patrún (go háirithe an Clárchlár agus Multiburst ag ardmhinicíochtaí) íogaireacht do lasctha PWM a nochtadh; d’fhéadfadh torthaí a bheith éagsúil ag brath ar leibhéal gile an taispeántais. Is minic a dhéanann gile íseal lasctha PWM níos so-fheicthe.
- Féach ar phatrúin i dtimpeallacht lag nó dorcha le haghaidh na dtorthaí is fearr, go háirithe agus leibhéil dhubha, aonfhoirmeacht cúlsholais, nó sonraí scátha gar-dubh á measúnú.
- Clúdaíonn gach patrún an limistéar taispeána iomlán lena n-áirítear na himill shábháilte agus an notch/Dynamic Island, ag cinntiú go ndéantar gach picteilín a thástáil.
- Rindreáiltear an cárta tástála PM5544 ó íomhá leabaithe agus b’fhéidir nach mbeidh sé ag teacht le taifeach dúchasach an taispeántais picteilín ar phicteilín, murab ionann agus na patrúin a ghintear go ríomhchláraithe a rindreáiltear ag taifeach dúchasach.
